매개변수:
최대 출력 전력: 300W*1 4Ω 부하

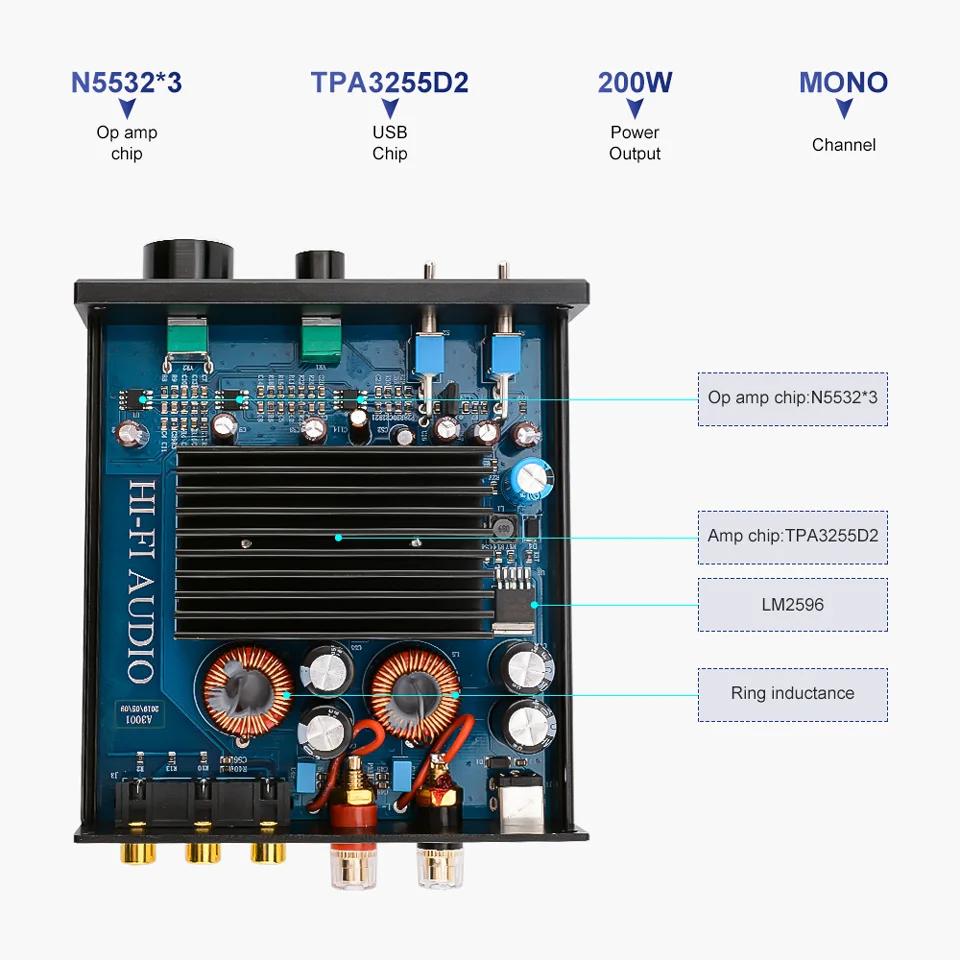

전력 증폭기 칩: TPA3255D2
톤 칩: NE5532
DC 칩: 2596
전체 주파수 주파수 응답: 20Hz-20kHz(±3dB)
스피커 매칭 임피던스: 4-8Ω
왜곡: 1W 출력 시 0.03%

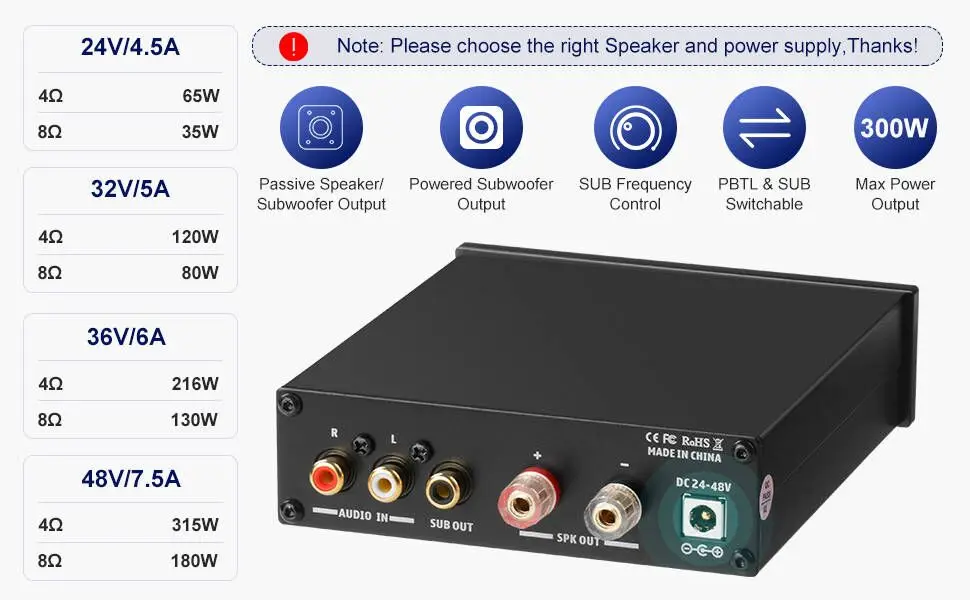

작동 전압: DC24-35V
신호 대 잡음비: ≥106dB
입력 감도: 0.775V

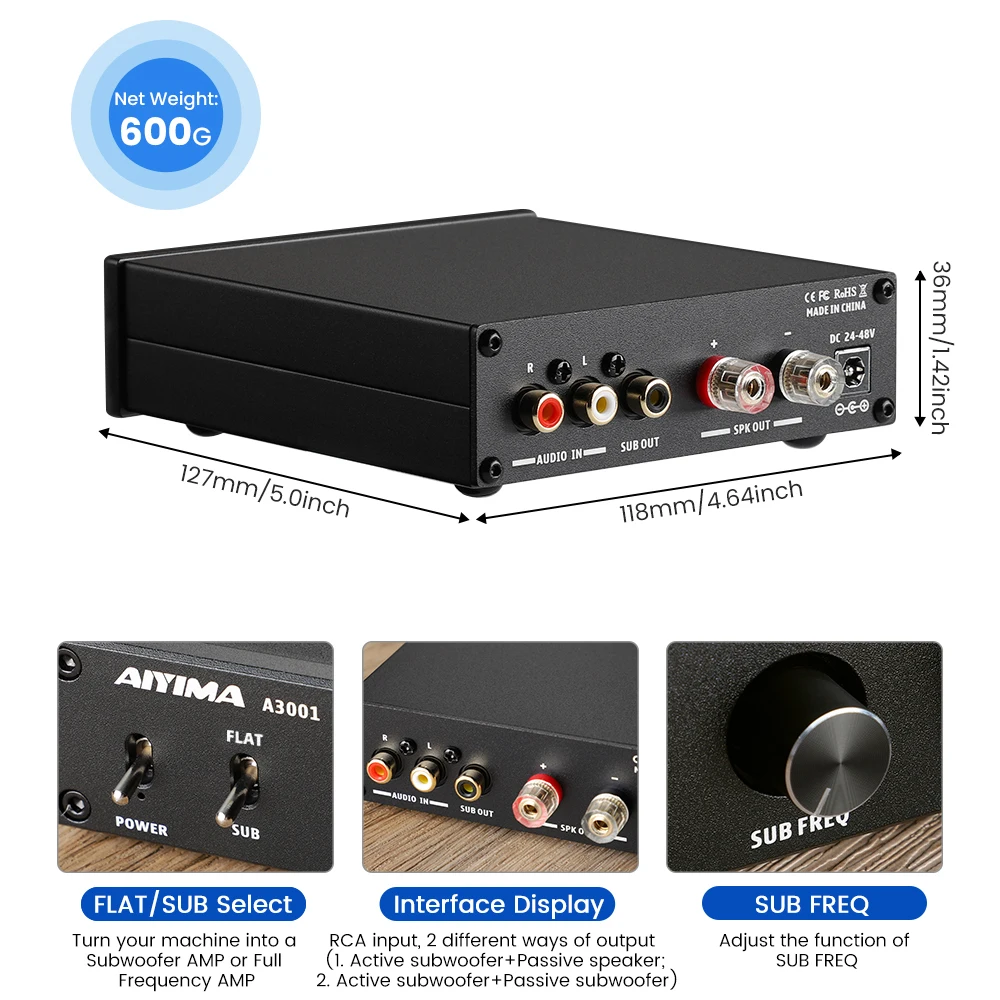

크기(L*W*H): 120*117.5*36MM(돌출된 손잡이 부분 제외)
베이스 차단 주파수 조정 범위: 40-300Hz
베이스 감쇠 기울기: -12dB 기울기

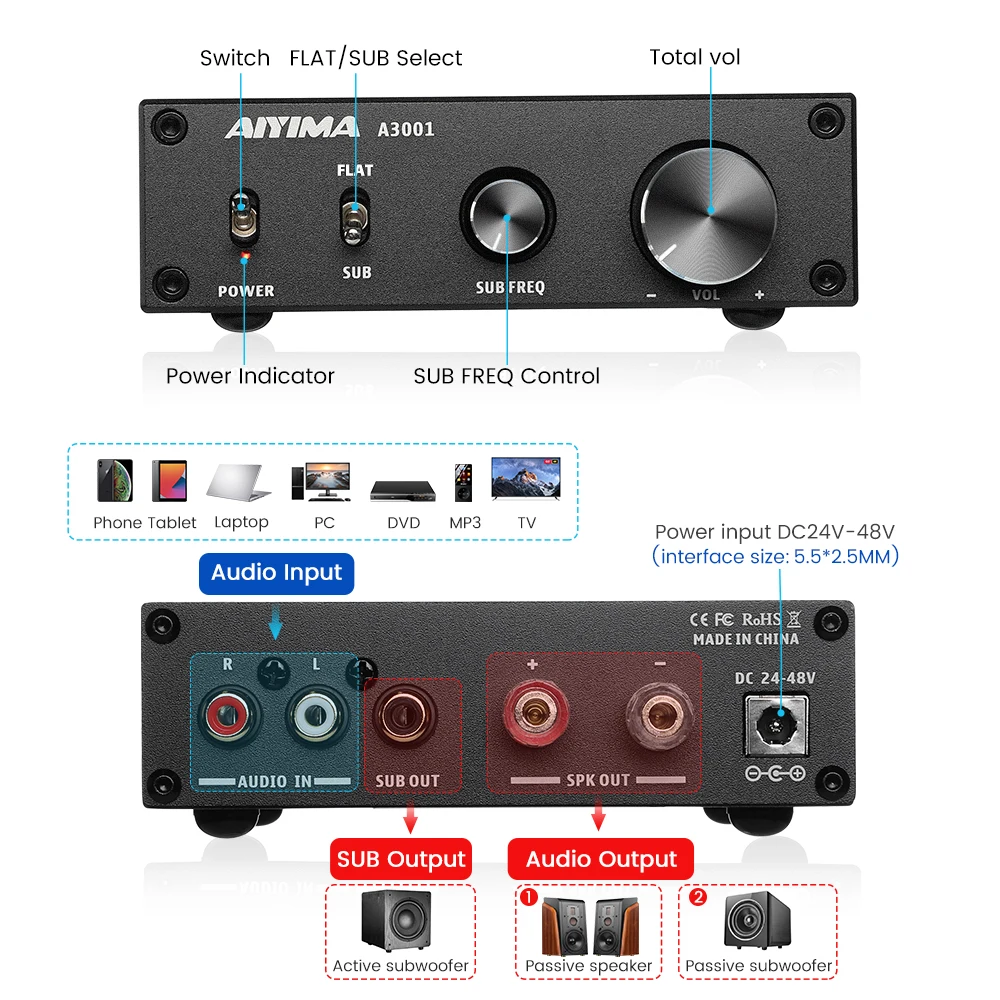

패널 설명:
1.전원 스위치
2.전원 표시기
3.전체/베이스 작동 모드 스위치.
4.베이스 업 주파수 조정 손잡이(손잡이는 베이스 모드에서만 사용 가능)
5.볼륨 손잡이(시계 방향으로 볼륨이 증가하고 시계 반대 방향으로 볼륨이 감소함)
6.오디오 입력 인터페이스(CD, DAC 디코더, 휴대폰, TV 등, 빨간색은 오른쪽 채널 입력, 흰색은 왼쪽 채널 입력)
7.로우패스 출력(액티브 서브우퍼에 연결, 앰프와 동기화 출력)
8.스피커 인터페이스(빨간색에서 양극으로, 검은색에서 음극으로)
9.전원 인터페이스(DC 전원 공급 장치는 35V를 초과해서는 안 됨)
작업 단계:
1.VOL 노브가 최소인지 확인하십시오.
2.후면 패널 인터페이스 표시에 따라 스피커를 연결하고 양극과 음극을 구별하는 데 주의를 기울이십시오.
3.사용하려는 오디오 소스를 연결하세요.
4.전원 공급 장치를 연결하십시오.
5.원하는 작업 모드를 선택하세요.
6.전원 버튼을 누르세요.
7.손잡이를 시계 방향으로 돌려 원하는 볼륨 레벨을 선택하세요.
8.SUB 모드에서는 SUB FREQ 노브를 조정하여 저음 차단 주파수를 변경할 수 있습니다.

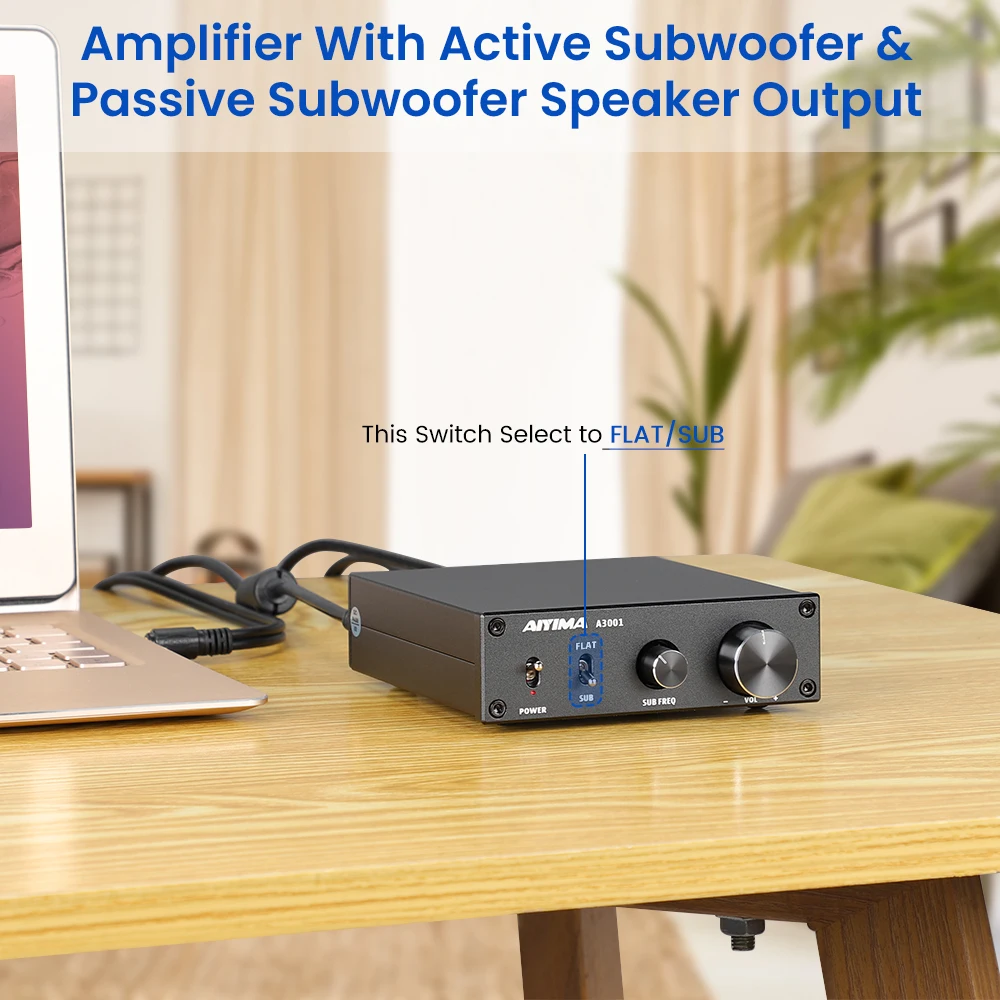

PBTL/SUB 스위치:
"PBTL/SUB""이 ""SUB""로 전환되면 SPK OUT이 패시브 서브우퍼에 연결됩니다."
"PBTL/SUB""이 ""PBTL""로 전환되면 SPK OUT이 전대역 스피커에 연결됩니다."
SUBOUT은 활성 서브우퍼에 연결됩니다.
메모:
1.개인적으로 케이스를 열지 마세요.부적절하게 취급하면 감전이 발생할 수 있습니다.
2.일반 제조업체의 스위칭 전원 공급 장치를 사용하십시오. 그렇지 않으면 기계가 손상될 위험이 있습니다.
3.고온 다습한 환경에 기기를 두지 마십시오.
패키지 포함:
1개
일반적인 문제:
Q: 모든 회선이 연결되어 있지만 사운드가 출력되지 않습니다.
답변:
1.POWER 표시기가 켜져 있는지 확인하세요.불이 들어오지 않으면 POWER 버튼을 눌러 켜세요.전원 버튼을 눌러도 표시등이 켜지지 않습니다.이때 테스트를 통해 노트북 전원 공급 장치를 찾아 기계 결함인지 정전인지 확인할 수 있습니다.
2.표시등이 켜져 있으면 VOL 노브가 최소 상태에 있는지 확인하십시오(예: 최소 상태에서 시계 방향 회전).
3.위의 두 가지 모두 정상이라면 음원을 입력하는 장치가 일시 정지, 음소거 또는 볼륨이 최소로 설정되어 있는지 확인하세요.
Q: 왜 소리가 깨졌나요?
A: 파워 앰프가 정상 출력 전력을 초과하면 왜곡이 커집니다.이때 프론트 스테이지의 볼륨이나 파워앰프의 볼륨을 보통 수준으로 조정할 수 있습니다.
Q: 스피커에서 큰 전류 소리가 나는 이유는 무엇입니까?
A: 원래 표준 전원 공급 장치를 사용하지 않는 경우 테스트하기 전에 전원 공급 장치를 교체하십시오.시중에 나와 있는 많은 전원 공급 장치는 간섭 계수가 커서 큰 전류 소리를 발생시킵니다.
Q: 입력 케이블을 연결한 후 음원을 재생하지 못하는 이유는 무엇입니까? 스피커에 소음이 많이 발생합니까?
A: 차폐 없이 신호 라인을 사용하면 간섭 신호가 증폭기에 유입됩니다.이 소리가 싫다면 차폐된 신호선을 교체하거나 신호선을 뽑는 것이 좋습니다.
Q: 앰프를 잠시 작동한 후 왜 작동하지 않고 잠시 연결을 끊은 후 정상적으로 작동합니까?
A: 일반적으로 이것은 앰프의 과열 보호입니다.출력 전력이 설계 전력을 초과했을 수 있습니다.이 시점에서 볼륨을 낮추고 다시 시도할 수 있습니다.
Q: 기기의 볼륨이 변하지 않고 다른 오디오 소스(예: CD를 먼저 연결한 다음 휴대폰으로 변경)에 액세스할 때 음원이 다른 이유는 무엇입니까?
A: 다양한 유형의 오디오 장비의 출력 신호 진폭은 다릅니다.휴대폰은 일반적으로 0.35mV이고 CD는 1V입니다.소스의 출력 신호 진폭은 사운드 크기에 직접적인 영향을 미칩니다.
Q: 파워 앰프가 소리를 듣기 시작하는 이유는 매우 좋지 않고 고주파가 명확하지 않지만 8시간 작업 후에 소리가 정상입니까?
A: 스피커와 앰프는 매우 민감한 장치입니다. 또한 서로 사이에 친숙하고 일치하는 과정이 있을 것입니다. 일반적으로 새로운 앰프와 스피커는 10시간 이상 다운되며 사운드는 매우 좋습니다.
